Koks yra BDV testas?

BDV testas, arbaSuskirstymo įtampos bandymas, yra kritinė laboratorinė procedūra, pirmiausia naudojama įvertintiIzoliacinių aliejų dielektrinis stiprumas, ypačTransformatorių aliejus (mineralinis aliejus). Štai suskirstymas į tai, kas tai yra, kodėl tai svarbu ir kaip tai veikia:

Ką ji matuoja:

Maksimali įtampakad aliejus gali atlaikytinesulaužęs(elektros energijos laidumas) Esant konkrečioms kontroliuojamoms bandymo sąlygoms.

Iš esmės tai matuoja alyvos galimybes veikti kaip elektrinės izoliatoriaus ir užkirsti kelią lanko ar trumpųjų jungčių elektros įrangai, tokioms kaip transformatoriai, grandinės pertraukikliai ir skirstomieji įrenginiai.

Kodėl tai svarbu (tikslas):

Kokybės kontrolė:Užtikrina, kad „New Oil“ atitiktų specifikacijas prieš pradedant veikti.

Sąlygų stebėjimas:Seka naftos sveikatą ir skilimąkvalifikacijaLaikui bėgant.

Prognozuojama priežiūra:Maža BDV vertė yra aPagrindinis rodiklisTai, kad nafta yra užteršta arba pablogėjo, gali sukelti įrangos riziką. Tai padeda suplanuoti alyvos valymą (filtravimą, dehidrataciją) arba pakeitimą, kol įvyks brangus gedimas.

Saugumas:Užtikrina alyvą, palaikančią izoliacines savybes, kad būtų išvengta elektrinių gedimų, gaisrų ir sprogimų.

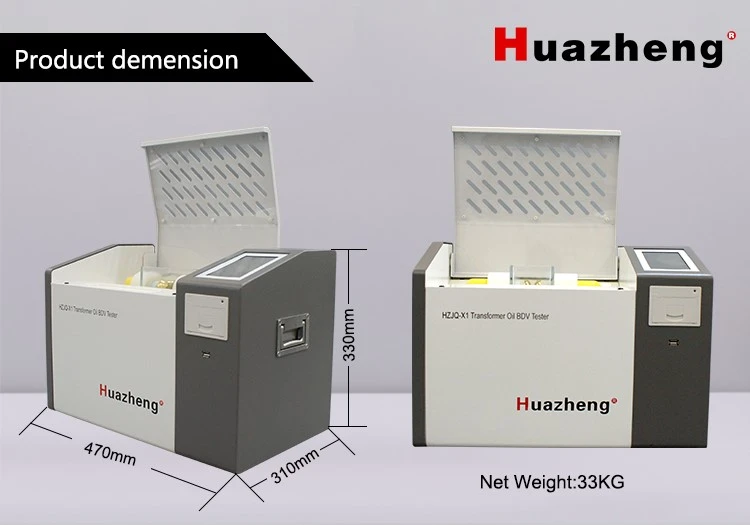

Kaip tai veikia (pagrindinė procedūra - pagal tokius standartus kaip ASTM D1816 arba IEC 60156):

Pavyzdys:Iš įrangos paimtas reprezentatyvus naftos mėginys švariomis, sausomis sąlygomis.

Testo ląstelė:Aliejus dedamas į standartinę bandomąją ląstelę, kurioje yra du sferiniai arba VDE (sferiniai su tarpo) elektrodais, išdėstytais tiksliu atstumu (paprastai 1 mm arba 2,5 mm).

Įtampos programa:Visoje elektroduose kontroliuojamu greičiu (pvz., 2 kV\/s arba 3 kV\/s) taikoma nuolat didėjanti kintamosios srovės įtampa (paprastai 50\/60 Hz).

Suskirstymas:Įtampa padidėja iki asuskirstymasAtsiranda - kibirkštis užpildo tarpą tarp elektrodų, sukeldamas staigų srovės viršįtampį.

Įrašymas:Įtampos lygis, kuriuo įvyksta šis suskirstymasSugedimo įtampa (BDV)už tą bandymą.

Vidutinis:Testas paprastai kartojamas5-6 kartųantTas pats pavyzdys(trumpai maišant ar poilsį tarp važiavimų). Pranešama, kad šių suskirstymo įtampų vidurkis yraBDV reikšmėMėginiui (KV).

Kas daro įtaką BDV? (Veiksniai, mažėjantys BDV):

Vanduo\/drėgmė:Labiausiai paplitęs ir reikšmingas veiksnys. Net nedideli kiekiai drastiškai sumažina BDV.

Kietųjų dalelių užterštumas:Dulkės, pluoštai, metalinės dalelės, anglies dalelės (iš lanko).

Ištirpusios dujos:Tam tikros dujos gali paveikti izoliacines savybes.

Rūgštingumas\/oksidacijos produktai:Susmulkintas aliejus sudaro rūgštis ir dumblą.

Temperatūra:(Nors testai atliekami esant standartinei temp ~ 27 laipsnio \/80 laipsnių F).

Elektrodo tarpas ir forma:Standartizuotas, kad užtikrintų palyginamus rezultatus.

Rezultatų aiškinimas:

High BDV (e.g., >50-60 kv):Paprastai rodo gerą, sausą aliejų.

Vidutinis BDV (pvz., 30-50 kv):Gali reikšti ankstyvą užteršimą ar senėjimą; orderių stebėjimas ar tyrimas.

Žemas BDV (pvz.,<20-30 kV):Tvirtai rodo reikšmingą užteršimą (ypač vandenį) arba pažengusį skilimą.Veiksmas (filtravimas\/pakeitimas) paprastai reikalingas nedelsiant.Konkrečios minimalios priimtinos vertės priklauso nuo įrangos tipo, įtampos klasės ir naudingumo\/pramonės standartų.

Pagrindiniai standartai:

ASTM D1816:Standartinis naftos kilmės izoliacinių aliejų dielektrinės skilimo įtampos bandymo metodas naudojant VDE elektrodus.

IEC 60156:Izoliaciniai skysčiai - skilimo įtampos nustatymas esant galios dažniui - bandymo metodas.

IEEE C57.106:Įrangos izoliacijos priėmimo ir priežiūros vadovas.
